Заземление и зануление: в чем разница?

В данной теме мы найдем отличия между занулением и заземлением.

На сегодняшний день практически каждый человек, что хоть как-то касался темы электричества, слышал о таких методах защиты от удара током, как заземление или зануление. Причем этот аспект касается и любой бытовой техники в доме, и даже нашего всего жилища. Давайте же внимательнее изучим данный вопрос.

Чем отличаются между собой заземление и зануление?

Приобретая какой-либо электрический прибор, вы должны понимать, что ни одна техника не способна функционировать без сбоя. А поломка электрического устройства – нередкое и абсолютно обычное явление. И чтобы предотвратить перегрузку или замыкание, используются разные защитные элементы.

Однако случается так, что защитные аппараты не откликаются на неисправность устройства. Такое может произойти, если была нарушена внутренняя изоляция или на корпусе возникло сильное напряжение. Тут нужна защита для человека, который может попасть под напряжение, дотронувшись до поломанного устройства. Именно тут и используется зануление или заземление.

Что собой представляет заземление?

• Оно было изобретено для защиты от дефектов путем снижения напряжения. Если говорить проще – уменьшить напряжение прикосновения до допустимо безопасной для человека величины.
• Для примера – возьмем торшер или настольный светильник. Корпус этого электрического прибора не подключен к заземлению.
  • В случае если будет нарушена изоляция, металлическая часть торшера или лампы попадет под напряжение. И тогда, когда вы приметесь совершить попытку прикоснуться к прибору, чтобы сменить лампочку, вы станете проводником и пропустите сквозь свое тело электрический ток.
  • А вот когда торшер заземлить, электрический ток будет идти в землю через провод. И при прикосновении концентрация напряжения в корпусе станет минимальной, поэтому сквозь ваше тело тока также пройдет минимум.

Заземление являет собой соединение металлических элементов с землей, которые не проводят напряжение в обычном состоянии. Но в случае дефекта изоляции – попадут под напряжение.

• Во всех многоэтажных домах и прочих жилых сооружениях, особенно в городе, оно централизованное. Поэтому без каких-либо опасений мы может подключать все электрические приборы.

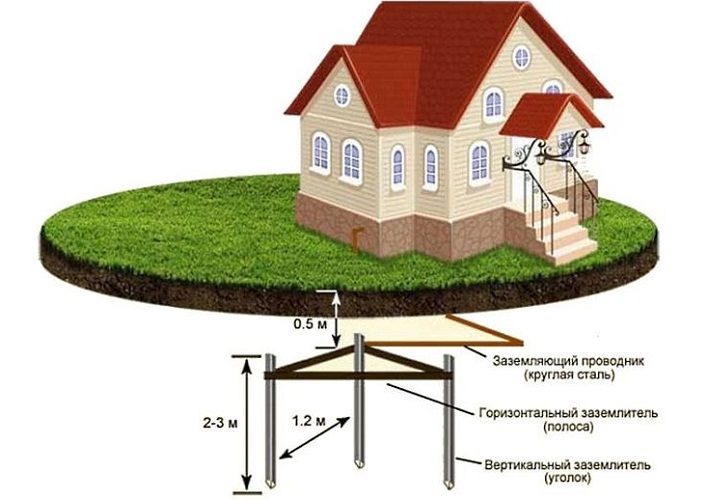

  • Но даже в частном секторе или в сельской местности организовать заземление весьма просто – необходимо подключить ко всем приборам и проводам в доме заземляющий стержень. Чаще используют профиль из металла.
• Заземленные устройства бывают нескольких типов, в зависимости от назначения:
  • те, что отводят импульсный ток молнии (используются при заземлении молниеотводов);
  • устройства для поддержания нормального режима функционирования электроустановок;
  • устройства для избегания травмирования людей и животных электрическим током.

А что же такое зануление?

Очень часто рядом с понятием «заземление» используется термин «зануление». По применению эти понятия выполняют одну и ту же функцию – защита человека от удара электрическим током. Но выполняют эту задачу по-разному.

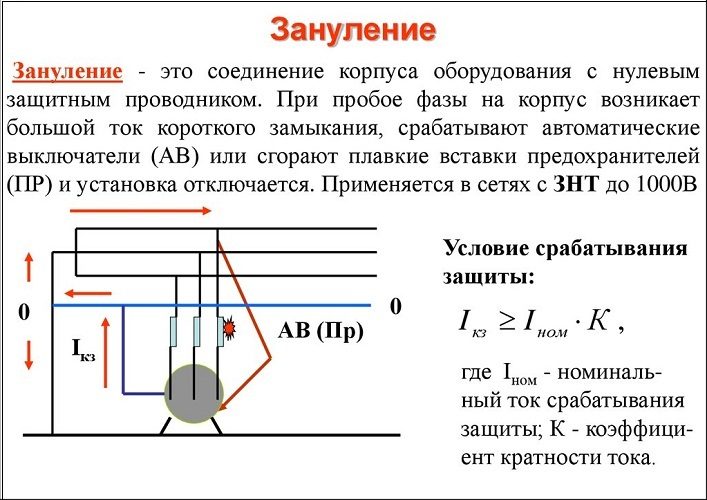

• Зануление представляет собой присоединение металлических элементов установки с электричеством к нулю.
• Чаще используется в промышленных установках. Также к занулению прибегают для защиты высотных домов. Но только в том случае, если провести там качественное заземление практически невозможно. И чаще всего это еще постройки старого плана, поэтому встречается крайне редко.
• Зануление используется, чтобы при повреждении изоляции совершалось короткое замыкание, которое бы приводило к срабатыванию автоматического выключения защитного автомата или других систем защиты.
• В связи с этим подобный метод защиты используется в промышленности, поскольку подходит для оперативного отключения электричества в аварийных ситуациях.
• Зануление работает по следующему принципу: в устройстве образуется замкнутый круг между потоком и нулем, в случае повреждения происходит короткое замыкание. На него реагируют устройства защиты, например, предохранители, и прибор автоматически отключается от источника питания.

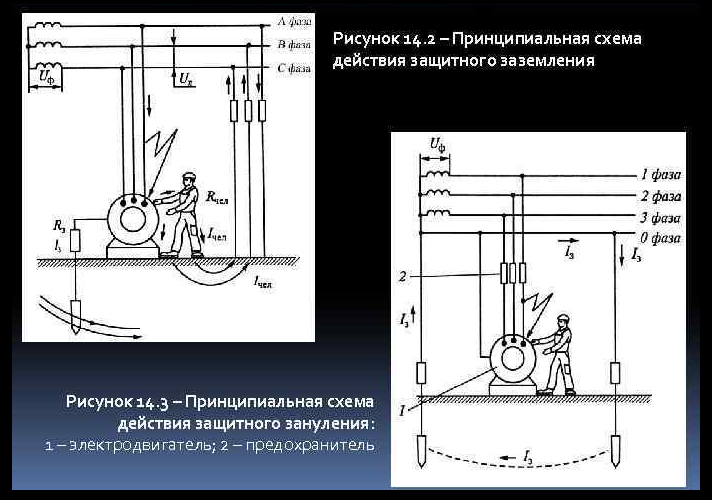

В чем разница между заземлением и занулением?

После того, как мы выяснили, что такое заземление, а что зануление, мы точно можем увидеть разницу.

• Самое основное отличие – это различные защитные действия.
  • Ноль обеспечивает оперативную реакцию на повреждения изоляции для защитных систем. Так как это приводит к немедленному прекращению питания различных приборов и устройств.
  • А вот заземление предоставляет выравнивание потока и защиту от удара электричеством.
• Зануление основывается как раз на нейтральном проводе с нулем. В результате чего и образуется замкнутый контур. И он постоянно находится в активном режиме!

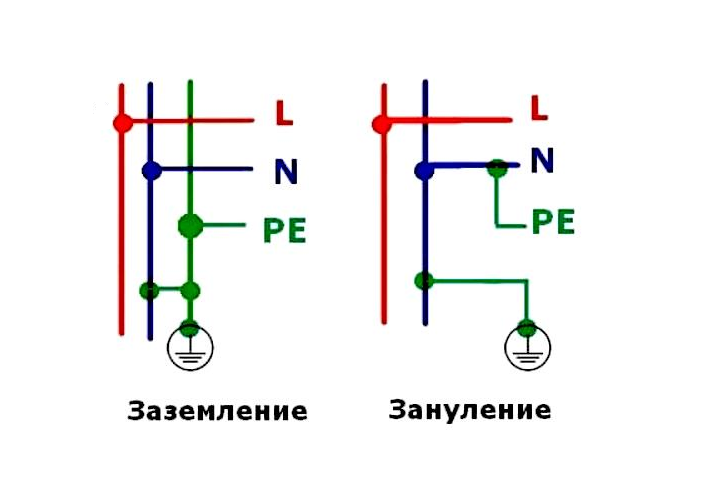

  • А вот в заземлении, ка видно с нижней иллюстрации, подобная схема отсутствует и идет последовательное соединение.

• Это нас подводит еще к одному отличию – область действия.
  • Зануление – это обрыв подачи током на всем участке.
  • А вот заземление в пострадавшей области снизит напряжение. Но вся остальная территория будет функционировать. То есть, ток стекает только в месте определенной электрической цепи.
• Область применения также отличается:
  • заземление чаще используется в домашних условиях. Ведь его можно провести, не прибегая к специализированной помощи;
  • а вот зануление используем в производстве, на промышленных установках. И повторимся, что в высотных домах старого плана, где невозможно надежно заземлить квартиры, также к нему обращаются.
• Срок эксплуатации немного разнится:
  • если вдруг нулевой провод перегорит или повредится, то защита не сработает в нужный момент;
  • а вот провод РЕ, что используется в заземлении, не отгорает и крайне редко отваливается. И это несмотря даже на свое уличное местонахождение. Правда, не стоит все же забывать регулярно подтягивать клемму и проводить ежегодную ревизию.

В завершение стоит отметить, что оба эти термины направлены на одну цель – снизить электрически-опасный потенциал. Хотя алгоритм действия у них разный.
