Видеорегистратор является очень удобным устройством для съемки происходящего на дороге. В нашей статье мы расскажем, как его подключить в автомобиле и спрятать все провода.

Видеорегистратор является удобным устройством и вместе с ним водители часто пользуются другими гаджетами. Большинство устройств для автомобилей работает через прикуриватель и потому нередко встает вопрос о подключении видеорегистратора без его использования.

Видеорегистратор позволяет записывать все, что происходит на дороге и потому использовать его старается каждый, ведь видео будет лучшим доказательством правоты при аварии. Однако, провод является одним из весомых недостатков устройства, потому что портит не просто внешний вид, но и может загородить обзор и просто мешать.

Более того, не всегда гнездо прикуривателя оказывается в рабочем состоянии, да и подключено туда может быть уже что-нибудь. Исправить ситуацию можно с помощью разветвителя, но только тогда бортовая сеть окажется сильно загруженной. Так что, остается только искать более удобный способ подключения.

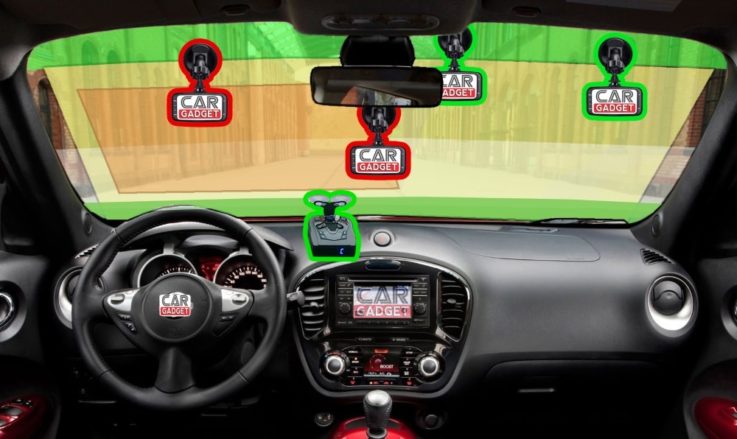

Где установить видеорегистратор в машине?

Выбрать место размещения видеорегистратора достаточно просто, но при этом надо учесть некоторые требования:

• Обзор должен быть сохранен, то есть регистратор не должен мешать ему
• Угол съемки нужно подобрать наиболее удобный, чтобы было видно всю ситуацию на дороге
• При этом к гаджету должен сохраняться доступ для быстрого изменения настроек

Как правило, установка производится на лобовое стекло, но еще неплохим местом является торпеда.

Итак, вот, два лучших способа установки видеорегистратора:

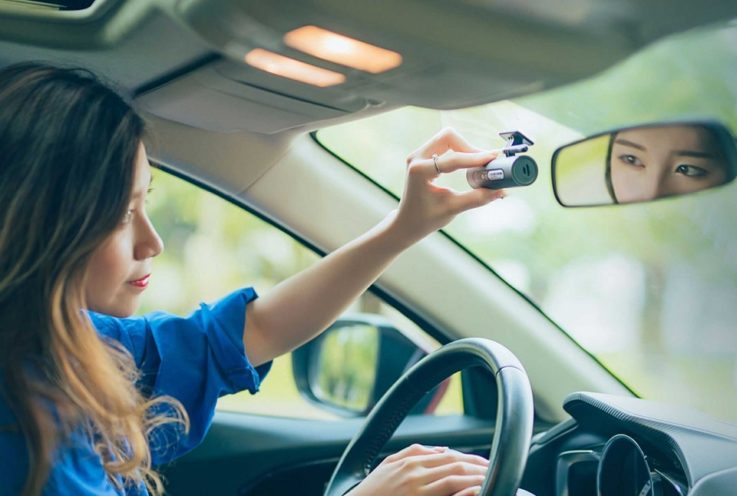

• Если у вас очень легкий регистратор, то удобнее всего будет разместить его за зеркалом заднего вида. Так он не будет мешать, и у самой камеры будет идеальный угол обзора. Хотя, есть и недостаток. Учтите, что развернуть камеру не получится, к примеру, при разговоре с сотрудником ГАИ. Более того, весь обзор может испортить висящий провод, особенно при резких поворотах.

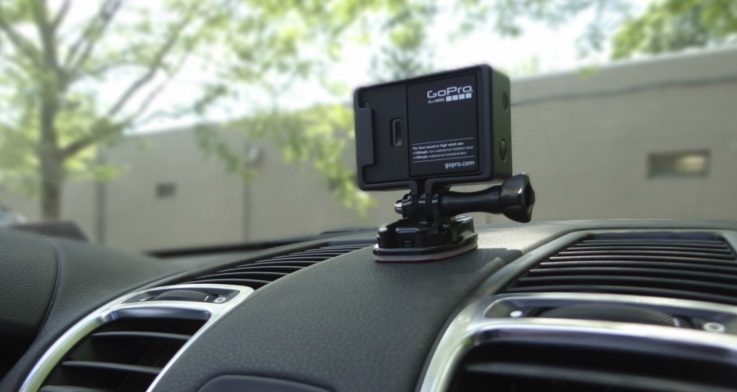

• На торпеду обычно ставятся более тяжелые модели, которые оказываются устойчивыми именно на горизонтальной плоскости. Достоинством такой установки является то, что можно в любое время доставать гаджет и снимать не только дорогу, но и другие интересные моменты. Хотя, при такой установке нижний угол обзора будет сильно ограничен.

Способы крепления видеорегистратора в машине: обзор

• В зависимости от места размещения регистратора, выбирается и способ его размещения на поверхности. Можно использовать присоску или двустороннюю ленту.

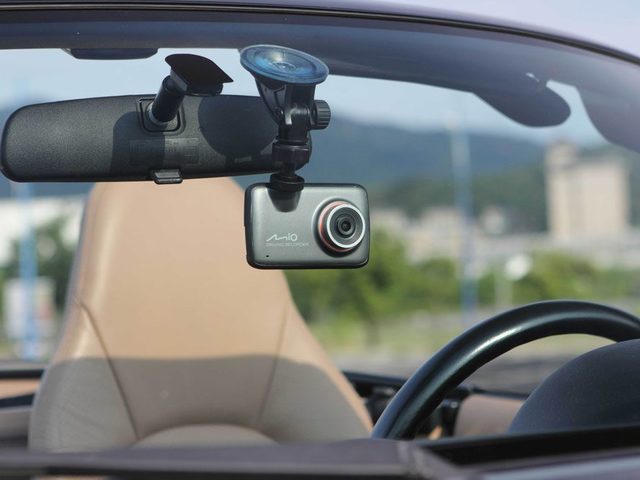

  Идеально присоски подходят для закрепления регистратора на лобовом стекле.
• Нередко уже в комплекте имеется присоска. Поверхность перед установкой необходимо обезжирить спиртом или стеклоочистителем. Для протирания идеально подойдет мягкая ветошь.
• После этого поверхности нужно время, чтобы просохнуть. После этого можно прижать присоску к стеклу и повернуть защелку для фиксации. Не забудьте проверить, насколько хорошо держится присоска!
• Учтите, что присоски отличаются недолговечностью, так как они постепенно утрачивают эластичность и в итоге ваш регистратор может упасть. Кстати, зимой присоска из-за холода может хуже фиксироваться и потому перед каждой поездкой стоит ее проверять.
• Двухсторонняя липкая лента тоже может входить в комплект с видерегистратором. Она отличается большей надежностью и со временем не изменит свои свойства, даже если гаджет вы будете убирать часто. При выборе ленты важно посмотреть на то, меняются ли ее свойства при изменениях температуры.

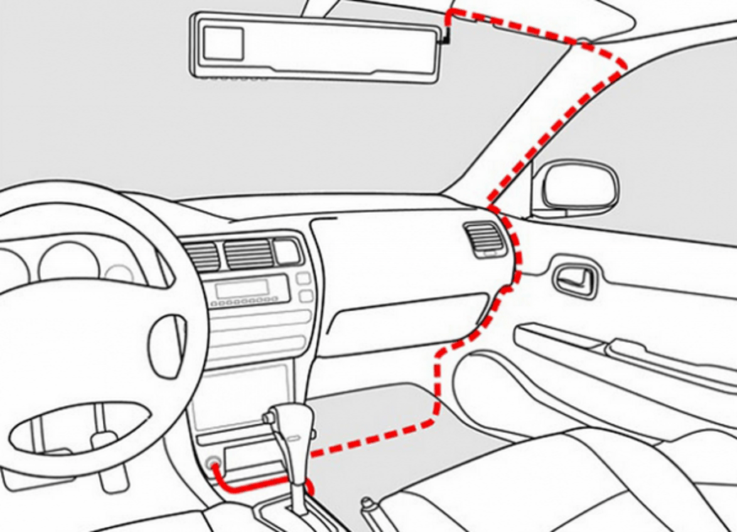

Как спрятать провода от видеорегистратора в машине: способы

Каждому автомобилисту хочется, чтобы провода не мешали, и уж тем более не загораживали обзор. Существует два эффективных способа, позволяющих спрятать провода, которые будут идти от источника питания к регистратору:

• Скрытая установка

Этот способ предполагает, что провода будут надежно зафиксированы под панелью, а потом и под обшивкой стойки. Если вы решили сделать прокладку именно таким способом, то обязательно оставьте немного свободного провода, чтобы регистратор поворачивался.

• Открытая установка

В таком случае под обшивку лезть не нужно, достаточно установить специальные скобки из пластика для фиксации проводов. Скобки крепятся на липучки и есть в комплектации у многих видеорегистраторов. Этот метод не очень надежен, зато простой в исполнении. Плохая надежность заключается в том, что липучки попросту будут отклеиваться.

Как подключить видеорегистратор без прикуривателя: инструкция

Если ваш регистратор можно подключить через разъем USB, то проблем с прикуривателем у вас явно не возникнет. В других ситуациях можно использовать несколько необычные способы подключения.

Способ 1. Подключение к плафону освещения

Представленный способ позволяет использовать лампу освещения в качестве источника питания.

• Возьмите крестовую или простую отвертку, чтобы снять плафон.
• Далее припаяем провода к разъемам шлейфа или контактам освещения.
• Проверьте, чтобы все было сделано надежно, иначе могут появляться проблемы с работой регистратора. Частые помехи, прерывание съемки и так далее — все это результат некачественного подключения.
• Для проверки напряжения можно воспользоваться универсальным мультиметром.
• Он также будет полезен для определения массы в шлейфах и месте подключения проводов.
• Следующий этап важно делать аккуратно и лучше бы у вас был опыт электромонтажных работ. Ваша задача — разобрать штатный штекер, потому что он не подойдет для подачи питания к регистратору.
• Специальный модуль питания дает должный уровень безопасности при соединении с плафоном. Главным достоинством блока питания считается то, что у него есть встроенный резистор на 150 Ом. Иногда требуется дополнять схему нагрузочными резисторами. Это нужно в ситуации, когда регистратор потребляет меньше 200 мА.
• Теперь уберите обшивку ветрового стекла по бокам, чтобы можно было скрыть провода и провести их к плафону или в торпедо.

Если вы хотите использовать открытую установку, то проложите кабель по стыку стойки и ветрового стекла. Важно, чтобы провод был того же цвета, что и салон. Зафиксируйте скобки и подключайте регистратор.

Способ 2. Подключение к блокам предохранителей

Этот способ считается наиболее безопасным из всех существующих. Для него требуется предварительная подготовка, а именно покупка дополнительных деталей. Вам потребуется классический автомобильный предохранитель и если он у вас есть, то приступайте к подключению:

• Возьмите штекер и припаяйте к плюсовому контакту одну ножку, а провод с кольцом припаяйте к минусовому контакту
• Провод с кольцом фиксируем на каркасе торпедо винтом
• Теперь в свободное гнездо установите предохранитель

Если питание будет 5 Вольт, значит разбирать штекер нет требуется. Напряжение в автомобильном аккумуляторе уменьшится до требуемого уровня благодаря электросхеме штекера.

Способ 3. Подключение к автомагнитоле

Здесь все будет еще проще, потому что питание гаджета уже соответствует нужному напряжению. Так что использовать какие-то дополнительные детали нет смысла. Ваша задача — зафиксировать регистратор и подключить его к оранжевому проводу, который идет к магнитоле. Найти его можно под панелью.

Способ 4. Подключение к зажиганию

Этот способ используется не так часто, потому что работать устройство будет только при повороте ключа. Хотя, такой метод имеет место быть. Для подключения нужно сделать вот что:

• Сначала устанавливаем гаджет и подключаем его к адаптеру
• Провода прокладываем по краю лобового стекла и подключаем к системе зажигания
• Дальше определите плюсовую клемму тестером и соедините ее с проводом соответствующей полярности
• Осталось только прикрепить минус. Его можно подключить к контактам разводки или магнитоле

Как видите, способов подключения регистратора существует достаточно и каждый их них позволяет прятать провода, чтобы они не мешали обзору и не портили вид автомобиля.

В чем опасность подключения видеорегистратора?

По сути, все вышеописанные действия несут в себе определенные риски, особенно если они проделываются неопытным человеком. Производители автомобилей советуют не делать ничего подобного, потому что штатные предохранители и электрическая схема не рассчитаны на длительное использование.

Если постоянно их нагружать, то провода быстро «состарятся». Сам предохранитель на такие явления не реагирует, потому что может отключаться при граничном пусковом токе.

Если вы решили подключить регистратор к аккумулятора, то обязательно сделайте отдельную кнопку для разрыва цепи. При прямом подключении прибор будет работать постоянно, а потому даже в выключенном состоянии аккумулятор будет терять заряд.

Если подключение выполнено правильно, то регистратор не потеряет своей функциональности и будет вести съемку в нужном качестве.

Установка видеорегистратора: советы, меры предосторожности

Прежде чем начинать проводить какие-то работы, необходимо обесточить бортовую сеть. Для этого достаточно убрать клемму от аккумулятора. Кроме того, соблюдайте рекомендации, касающиеся монтажа и дальнейшей эксплуатации:

• Каждое соединение должно быть надежно изолировано.
• Питание подается через предохранитель.
• Перед при креплением клеммы на аккумулятор убедитесь, что вы все соединили правильно.
• При подключении регистратора будьте внимательны с полярностью.
• Смотрите, чтобы в корпус не проникала влага, иначе питание будет отключено.
  Для регистратора рекомендуется приобрести карту памяти, чтобы можно было записывать больше информации.
• Всегда берите регистратор с собой, если планируете долго не пользоваться автомобилем. Также не стоит оставлять крепление, потому что воры могут посчитать, что у вас есть что посмотреть в бардачке.
• Если вдруг в салоне появился дым или неприятный запах, то сразу отключите прибор, чтобы предупредить возгорание.
• Запись лучше включать сразу, как только сели в автомобиль, ведь все может быть неожиданно, никто не застрахован от аварийных ситуаций.
• Если регистратор сломался, то даже не стоит пытаться реанимировать его самостоятельно. Делается это исключительно в специализированных сервисах.
• Самостоятельное подключение видеорегистратора требует опыта работы с мультиметром, электроникой, а также проводкой. Если вы с таким столкнулись в первый раз, то лучше не экспериментируйте, а обратитесь к знающим людям.
