Что такое магнитный и истинный азимут в географии и как его определить с помощью компаса и транспортира по карте, по координатам двух точек? Ориентирование движения на местности по азимутам: углы ориентирования. Дирекционный угол и азимут: в чем разница?

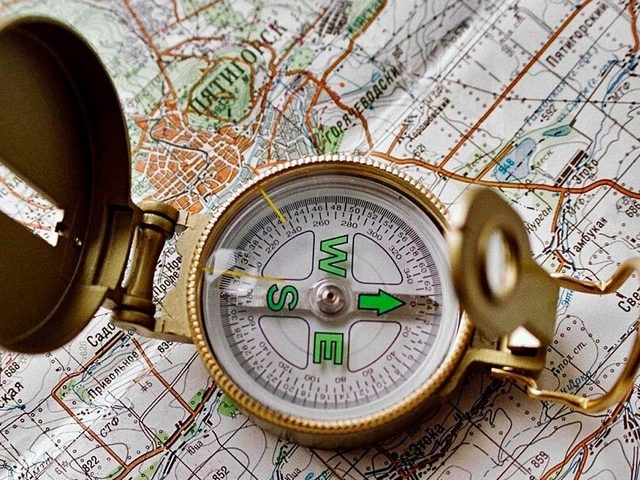

Компас и азимут.

Наверняка, вы не раз слышали о истинном и магнитном азимуте. Они кардинально отличаются друг от друга, а потому ориентироваться по той или иной местности вам необходимо, учитывая эти разницы. Это вам понадобится, чтобы вы в будущем не столкнулись со следующей проблемой – когда точка на карте, обозначенная при помощи компаса, будет иметь другие совершенно показатели, чем показатели, полученные при помощи карты.

Что такое магнитный и истинный азимут в географии?

Угол, расположенный между направлением в северную сторону и тем, который находится на определенно взятой точке – это азимут. Северное направление называют то, которое направлено прямо к Северному полюсу. Однако путь, направленный при этом к северу на компасе, конечно же, считается только направлением, указывающее на магнитный полюс. Но это вовсе не географическое местоположения. Следовательно, говоря про истинный полюс, речь касается географического, который связан непосредственно с формой нашей планеты. Плюс еще он связан с осью вращения Земли, которая проходит через 2 полюса.

Магнитный полюс связан тесно с магнитным полем нашей Земли, имеющее 2 полюса. Это поле не совпадает с истинными полюсами планеты, также, как соответствующие им поля не совпадают с меридианами: ни с истинным, ни с магнитными.

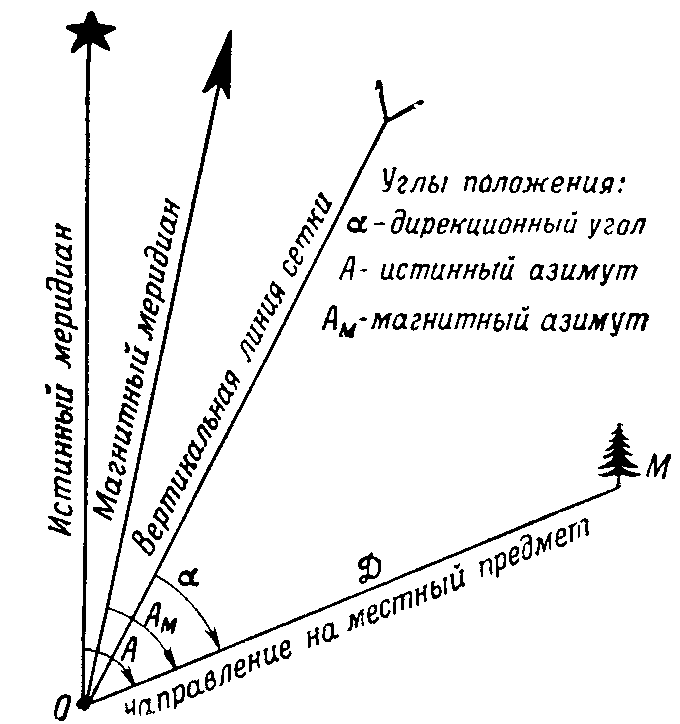

Проложив то или иное направление между меридианами, которое будет касаться непосредственно предмета выбранной местности, тогда угол между данными меридианами получится истинным азимутом, а также магнитным соответственно. Та разница, которая получится между этими азимутами – называется магнитным склонением. Это склонение может иметь несколько названий, все зависит от того, в какую именно сторону света она больше склоняется.

• Склоняется в восточную сторону – значит склонение восточное
• Склоняется в западную сторону – значит склонение западное

Склонение, идущее в восточную сторону, обозначается плюсом, а вот в восточную минусом.

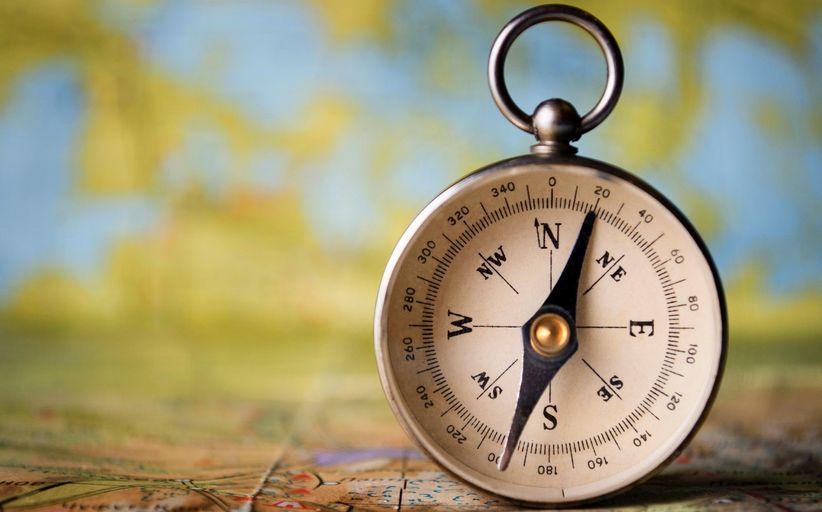

Как определить азимут с помощью компаса?

Чтобы научиться правильно ориентироваться в той или иной местности и получить необходимое направление, нужно вычислить азимут при помощи компаса. Делается это очень просто:

• Возьмите в левую ладонь компас, положите его горизонтально. При помощи правой руки отпустите тормоз, который удерживает стрелочку на компасе. Начните вращать компас, чтобы северный кончик стрелки показал на «0» шкалы. Потом поверните колечко с визиром, чтобы линия взгляда совпала с удаленным предметом и с тем, который хорошо видим. Отсчитайте нужное количество делений магнитного азимута именно на данный элемент. Сделайте отсчет от показателя «0», перемещайтесь так, как перемещается часовая стрелочка пока не попадете на ту цифру, которая находится напротив визира и его указателя.

• Совместите указатель визира с указателем на заданный предмет. Выполните данную манипуляцию несколько раз: посмотрите для начала на указатель визира, потом посмотрите на указатель предмета, выполните процесс наоборот. Запомните важный момент: компас ни в коем случае нельзя подносить к лицу, а особенно к глазам, поскольку может ухудшиться точность будущих измерений азимута. Пользуйтесь специальным компасом, к примеру, компасом Андрианова. Таким образом вы получите более точные результаты.
• Если вы будете передвигаться от выбранного предмета только в противоположном направлении, тогда попытайтесь вычислить обратный азимут. Показания прямого азимута равны менее 180 градусов, прибавляется 180 градусов. Но, а если эти показатели больше данной отметки – тогда отнимается 180 градусов.
• Для определения указанного направления по старым значениям азимута, необходимо производить вращение колечка визира: указатель визира совмещается с показанием, расположенном на шкале, который равен заданному ранее значению азимута. После этого снимается тормоз стрелочки на компасе, вращается его корпус, пока северный краешек стрелочки не покажет на цифорку «0». Указатель визира покажет необходимый курс.

Как определить азимут с помощью транспортира по топографической карте?

Азимут отсчитывается от 0, движется по часовой стрелке до показателя 360 градусов. То есть от северной метки магнитного меридиана к заданной точке.

Если вам необходимо передвигаться именно по компасу, вам нужно на карте указать значения азимута. Такой методикой пользуются воздушные и морские судна, которые совершают длительные по расстоянию перелеты либо плавания. Также данным методом пользуются путешественники во время плохой видимости, к примеру, в ночное время, если нет вообще шансов передвигаться по специальному ориентиру.

Для правильного определения возьмите:

• Путевую карту
• Компас
• Простой карандаш с линеечкой
• Транспортир

Далее следуйте нашей инструкции:

• Отметьте на своей карте собственное местоположение. Постарайтесь ориентироваться по обозначениям, которые есть на карте.
• Отыщите ориентир, куда именно вы должны попасть. Прямолинейное передвижение можно осуществить исключительно по воздуху либо по морю. Есть правда и исключения на суше – это пустыня либо степь. Как правило, по земле передвижение происходит по ломанной, при этом учитываются все природные препятствия. Следовательно, вам придется во время передвижения регулярно корректировать азимут.

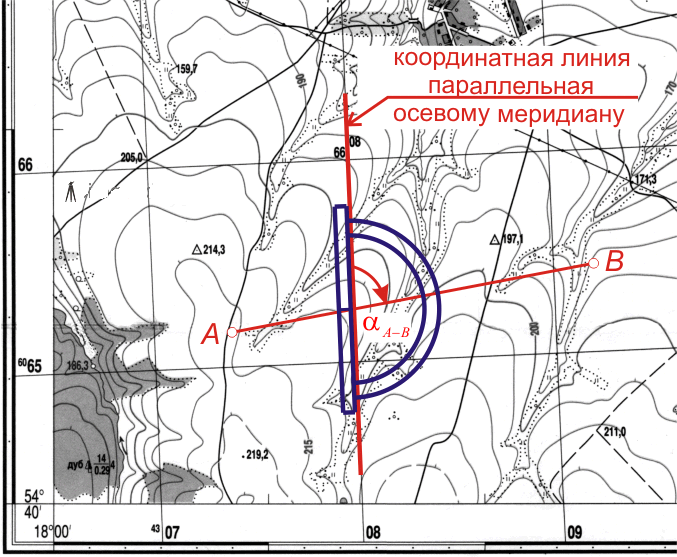

• Положите на путевую карту линеечку так, чтобы место вашего расположения и конечный пункт были на этой линейке. Начертите при помощи простого карандаша полоску, пока она не пересечется с самым близким меридианом. К данной полоске приложите основание собственного транспортира. Дорисуйте риску, которая находится в центральной части, до места, где она пересекается с начерченной полоской – направление должно смотреть на ориентир. С дуги транспортира, где пересекается она с той полоской, возьмите показания. Азимут у вас готов.

Как определить азимут по координатам двух точек?

Определить координаты, расположенные между одной точкой и другой точкой, очень просто. Проведите меридиан от начальной точки. Этот меридиан должен быть параллельным восточной рамке либо западной рамке на бумаге. Относительно данному меридиану и вычисляется азимут. Поскольку начертить меридиан не так уже легко, тогда для начала необходимо определить дирекционный угол направления, которое требуется вычислить.

Чтобы измерить дирекционный угол полученной линии, необходимо провести через первую точку полоску, которая параллельна оси абсцисс, а потом померить дирекционный угол. А можно еще проложить полоску до того места, где она пересечется с координатной полоской. Там, где будет пересечение, нужно измерить дирекционный угол.

Какая разница между азимутом и дирекционным углом?

Дирекционный угол измеряется при помощи транспортира, а также при помощи путевой карты. Магнитный азимут измеряется при помощи компаса и местности. Если брать истинный азимут, то он вычисляется за счет двух основных элементов:

• Первый – это магнитный азимут
• Второй – это магнитное склонение

В каких единицах измеряется значение азимута?

Как было написано выше, азимут измеряется в градусах и может начинаться с показателя «0» и заканчиваться показателем «360».

Определите: каким направлениям сторон горизонта соответствуют азимуты юго-восточного, северо-восточного и северо-западного направления?

Юго-восточный равен 135 градусов

Северо-восточный равен 45 градусов

Северо-западный равен 315 градусов

Какой стороне горизонта соответствует азимут 90 и 180 градусов?

90 градусов – это восточный азимут

180 градусов – это южный азимут

Ориентирование движения на местности по азимутам: углы ориентирования

Ориентировать линию – это означает вычислить то, куда именно направлена она относительно начального направления. К примеру, за счет меридианы либо оси абсцисс.

• Угол, который вычисляется по специальной шкале по направлению часовой стрелочки – это азимут
• Угол, который начинает отчисление от северной точки до конечного (заданного) пункта – магнитный азимут
• Угол, расположенный между северным показателем меридиана и крайним (конечным) показателем – дирекционный угол
